class diagram

Structrue diagram

• class diagram
• object diagram

Class diagram

• class name, attribute, operation

• + public, - private, # protected
• static level => 밑줄로 표시

• 세가지 notation : << >> , {}, 이탤릭체
• abstract operation이 포함된 class 는 반드시 abstract class
• abstract operation을 포함하지 않아도 abstract class가 될 수 있다.



Interface

• provided interface
• => 이 interface의 구현을 다른 class에서 제공
• required interface
• => 어떤 class에서 필요로 하는 interface



• realization connector  ( provided interface의 implement를 제공하는 class랑 연결할 때)

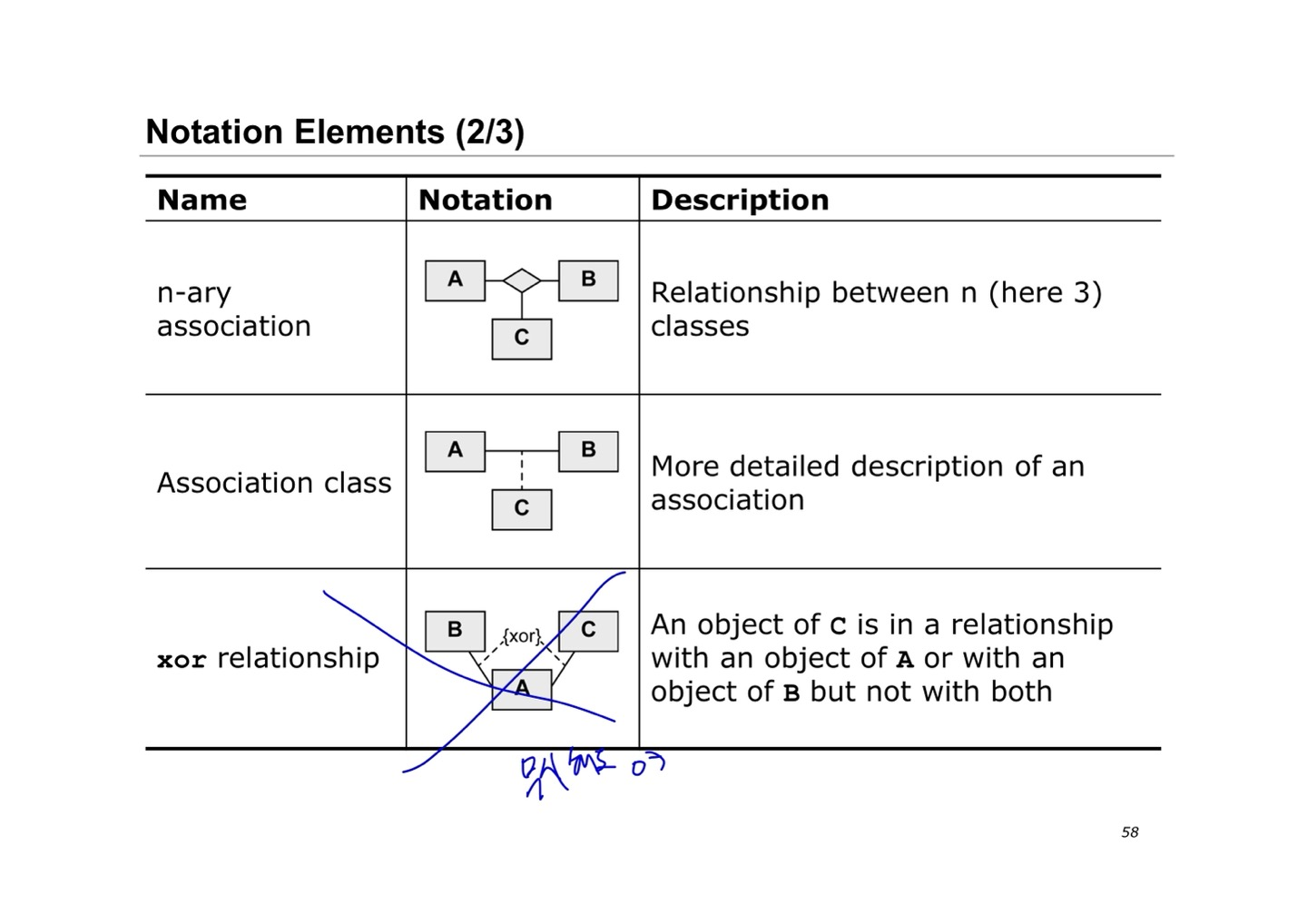

• class diagram specification의 3가지 notation



• Dependency : client class의 parameter 혹은 return type으로서 짧게 사용할 때 (보통 생략)
• Association

•

• professor는 student의 attribute에 접근 불가 ( association이긴 함)
• student는 professor의 visible한 attribute에 접근 가능
• navigability 표시가 없으면 보통 양쪽으로 접근 가능하다고 해석( logically하게는 다른 의미다)
•

• association을 attribute로서 나타낼 수 있다.

• class 간에 instance를 몇개씩 가질 수 있는지.

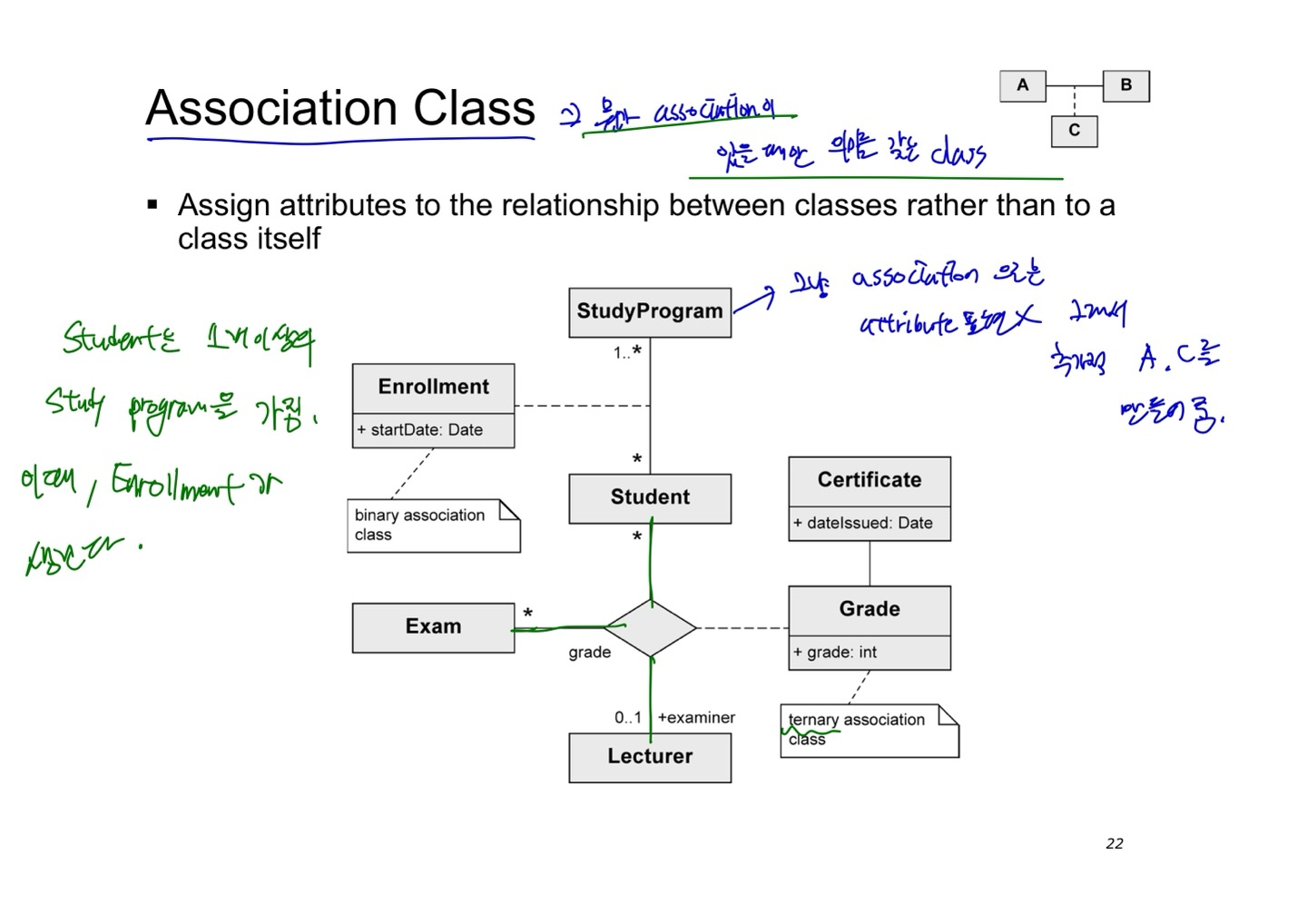

• 다 : 다 관계일 때, 두 association에 추가적인 attribute 정보가 필요할 때 사용함
• 1:1 이나 1:다 일 때도 사용할 수 있지만, 이때는, 다 쪽의 attribute로 두는 것이 일반적
• default가 duplicate를 허용하지 않음 => 주어진 run time에 한번만 만들 수 있음
• duplicate를 허용하고 싶을 땐, {non - unique} 표시를 붙여준다.

• directory는 file을 여러개 가질 수 있는데, file에는 file name 이라는 attribute가 있음
• => 한 file이 file name을 여러개 가질 수 있는건가...? 한 directory에 file name 여러개여도 되는건가?
• 이 모호성을 해소하기 위해  "다" 쪽의 attribute를 target object에 갖다 붙이고,  다 => 1로 바꿈

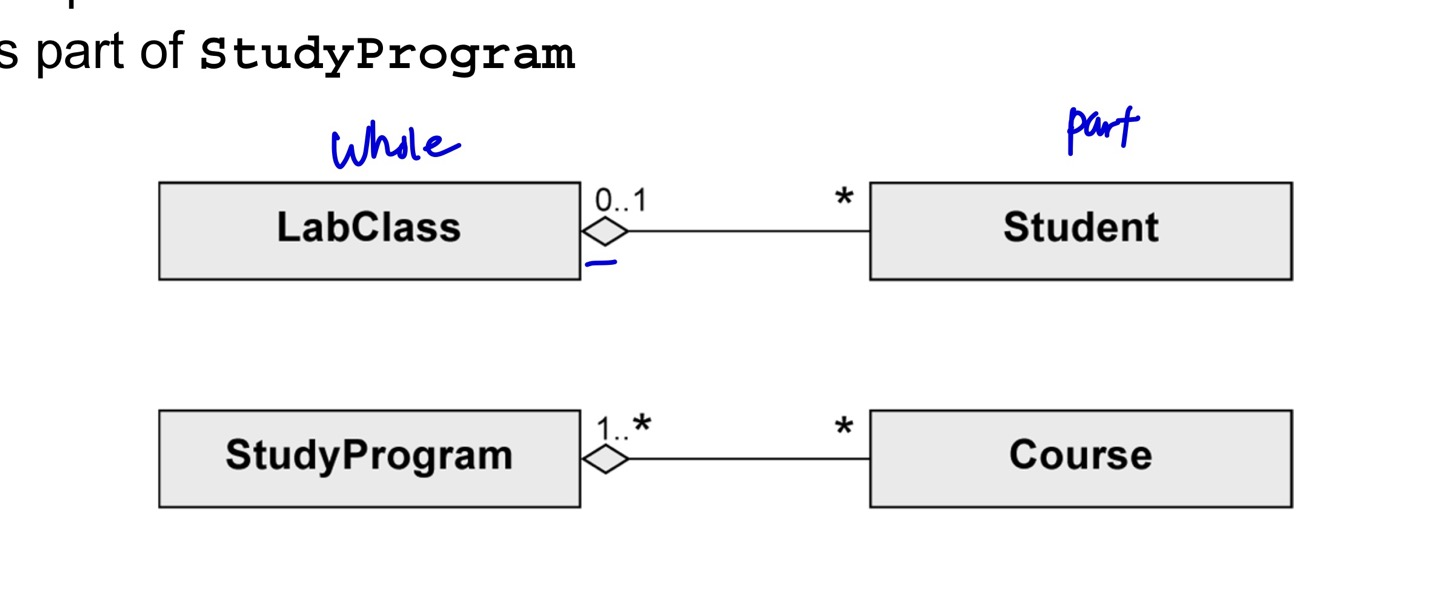

• Aggregation => 연결 연결 가능, 두 class가 동시에 서로를 aggregation 하는거 불가능

•

• 전체 쪽에 다이아몬드 갖다 붙이기
• 한 클래스가 여러개의 aggregation 가질 수 있음
• whole이 사라진다고 해서 part 쪽도 사라지는거 x 집합이긴하지만, part쪽도 독립적으로 존재 함

• Composition
•

• 특정 순간에 part는 오직 하나의 composit object에만 속할 수 있음 (동시에 여러군데 속하는거 x)
• whole 쪽이 터지면 part도 같이 사라짐
• => 다만 whole의 범위를 0에서부터 시작하면, whole에 속하지 않은 part도 세상에 존재할 수 있음

• Inheritance

• == Generalization
•

• 모든 subclass의 instance는 super class의 indirect한 instance임
• 상속 받을 때 association이나 aggregation 같은 relationship도 다 물려받음
• 상속상속 연결 가능
• abstract class도 상속 받기 가능( 하지만 그 sub class는 non-abstract 여야 한다)
• =>
• multiple 상속 가능 (자바 문법 상으로는 불가)
• class diagram 작성할 때는, 상속받아서 동일한 attribute면 굳이 작성 안해도 됨

** 클래스 다이어그램 예시

• 이런식으로 클래스 간의 여러 association 가능
• employee 중 1명의 dean은 1개의 faculty에서 일 할수도/ 안할수도 있다
• 하지만 모든 employee가 dean은 아니므로, 1명 이상의 employee들이 하나의 faculty에서 일한다는 것도 나타내야함
• 이게 살짝 헷갈리는데, 그냥 이런식으로 instance가 association을 취사 선택 할 수 있다는 식으로 생각하면 될 듯
• => dean도 상속 받아서 따로 클래스 빼면 안됨? => 그러면 dean을 변경하지 못함(employee 한명이 계속 고정 dean이 됨)

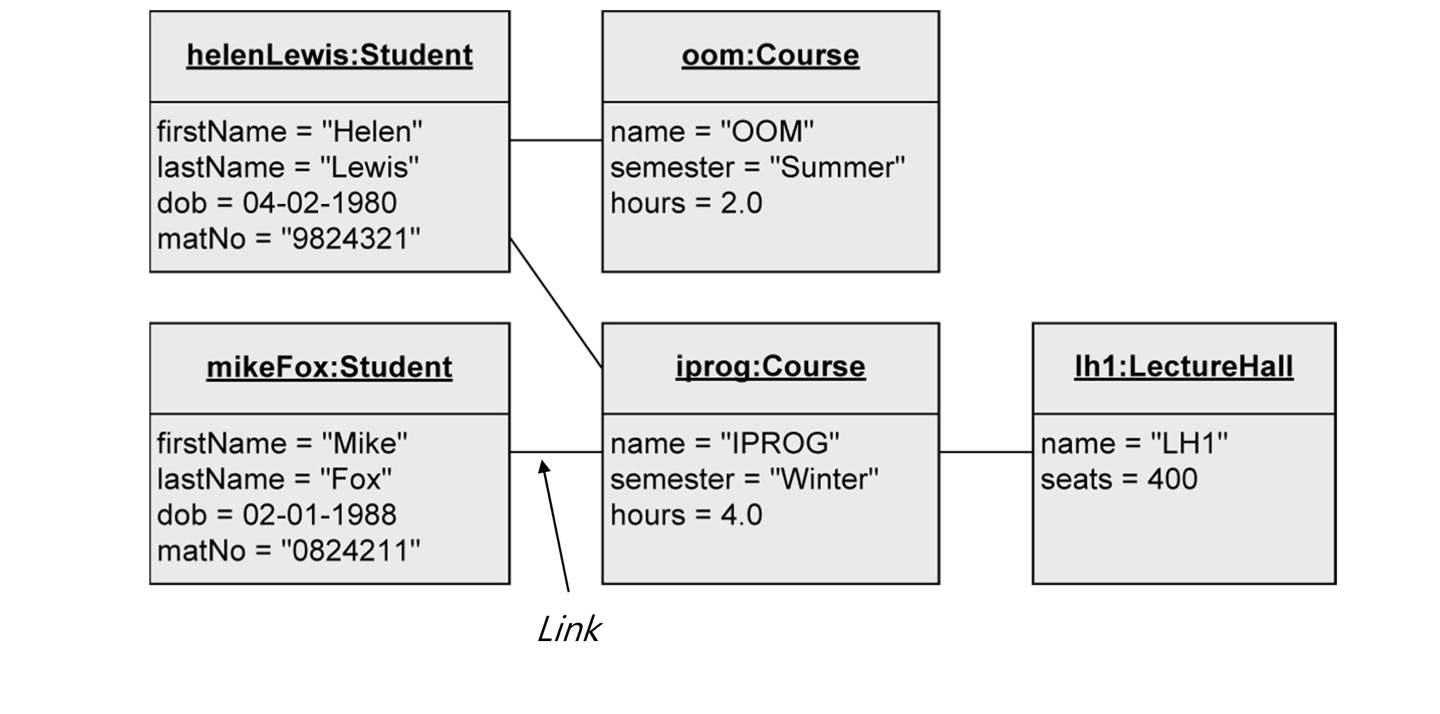

Object diagram

• 특정 순간의 snapshot
• diagram시, 밑줄로 표시
